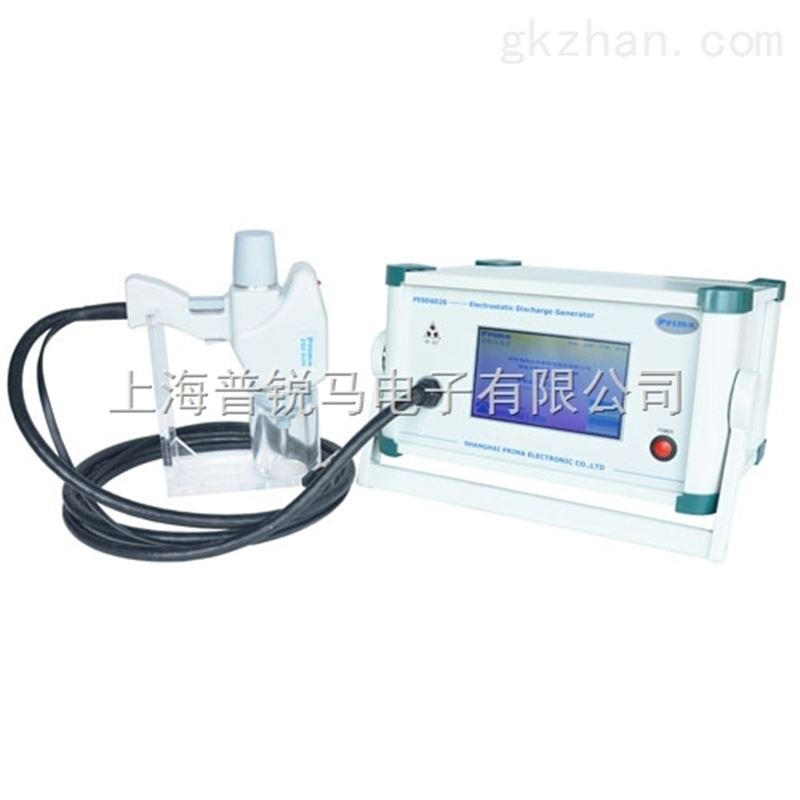

當前位置:首頁 > 產品中心 > EMC電磁兼容測試設備 > 靜電放電發生器 > PESD6020靜電放電測試儀

詳細介紹
| 參數 | PESD6020 | PESD6030 |
| 輸出電壓 | 0.2~± 20kV | 0.2~± 32kV |
| 輸出電壓極性 | 正 / 負 | |
| 放電電容 | 150pF | |
| 放電電阻 | 330 Ω | |
| 放電電流上升時間 | 0.6 ~ 1ns | |
| 靜電保持時間 | >5s | |
| 工作形式 | 放電時間間隔可以設置在 0.05 ~ 99.99s 之間,可滿足各種操作方式,如 20PPS 放電; 設置值小于0.05s 時,是單次放電 | |
| 放電次數設定 | 1 ~ 9999 或無限次 | |
| 放電形式 | 接觸放電 空氣放電 | |
| 放電次數 | 可預設置 1-9999 次或無限次 | |
| 觸發方式 | 1.自動 2.手動 3.電壓自動漸升 掃描 | |
| 設備工作電源 | AC220V ± 10%,50 Hz | |
| 環境溫度 | 15 ℃ -35 ℃ | |
| 主機尺寸,重量 | 350×360×175 mm 10kg | |

靜電放電測試儀的一些基本步驟及注意事項。
1.起電源:首先要將電源插頭插入電源插座,然后通過開關將儀器的電源打開,待指示燈亮起表示電源開啟成功。
2.連接設備:將測試探頭接入被測試設備的靜電搔孔,并將設備接地線連接到測試儀的接地針上。
3.調節測試參數:根據被測試設備的特點和要求,在控制面板上設置相應的測試參數,例如測試電壓、次數、間隔等等。
4.開始測試:在測試參數設定好后,可以開始進行靜電放電測試,儀器會自動測試并記錄過程中的放電事件。
5.結束測試:測試完成后,應及時關閉儀器的電源,并將測試探頭從被測設備的靜電搔孔上取下,同時將接地線從接地針上拔出,以保證儀器的安全和使用壽命。
靜電放電測試儀采用高頻脈沖電流測量法原理。當局部放電在被測電壓下局部放電時,脈沖信號通過耦合電容器放電并輸送到輸入單元,脈沖信號由低噪聲放大器放大。
選擇濾波器放大器所需的頻帶,放大后放大。實現所需的雙值和零標記脈沖并顯示峰值。
一個時間窗單位控制測試電壓,每周顯示脈沖峰值計的工作時間。在此期間,相應的顯示區域也可以顯示在示波器屏幕上,以消除固定相位的干擾。測試電壓計通過電容分壓器后,會產生測試電壓為零的信號。在示波器屏幕上可以顯示零標準脈沖,測試電壓由數字電壓計表示。
靜電放電測試儀的一些基本步驟及注意事項。
1.起電源:首先要將電源插頭插入電源插座,然后通過開關將儀器的電源打開,待指示燈亮起表示電源開啟成功。
2.連接設備:將測試探頭接入被測試設備的靜電搔孔,并將設備接地線連接到測試儀的接地針上。
3.調節測試參數:根據被測試設備的特點和要求,在控制面板上設置相應的測試參數,例如測試電壓、次數、間隔等等。
4.開始測試:在測試參數設定好后,可以開始進行靜電放電測試,儀器會自動測試并記錄過程中的放電事件。
5.結束測試:測試完成后,應及時關閉儀器的電源,并將測試探頭從被測設備的靜電搔孔上取下,同時將接地線從接地針上拔出,以保證儀器的安全和使用壽命。
